氣動切斷球閥
氣動切斷球閥是由各類氣動執行器和球閥組成；氣動執行器的執行速度相對較快，所以通常也叫氣動快速切斷球閥；主要以壓縮空氣為動力源，驅動閥門迅速開、關。在使用過程中，打開、關閉件之間有擦拭作用，對介質有較強的切斷力。廣泛適用于水、蒸汽、油品、醋酸、硝酸等多種介質的截?cái)嗷蚪油ā?
球閥配用氣動執行機構組成。配限位開關、電磁閥、氣動三聯件等，使用0.4-0.7MPa氣源可實現切斷操作。主要用于切斷或接通管路中的介質。不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性、尿素等多種介質。在使用過程中，打開、關閉件之間有擦拭作用，對介質具有強有力的切斷力。
氣動快速切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與球閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體

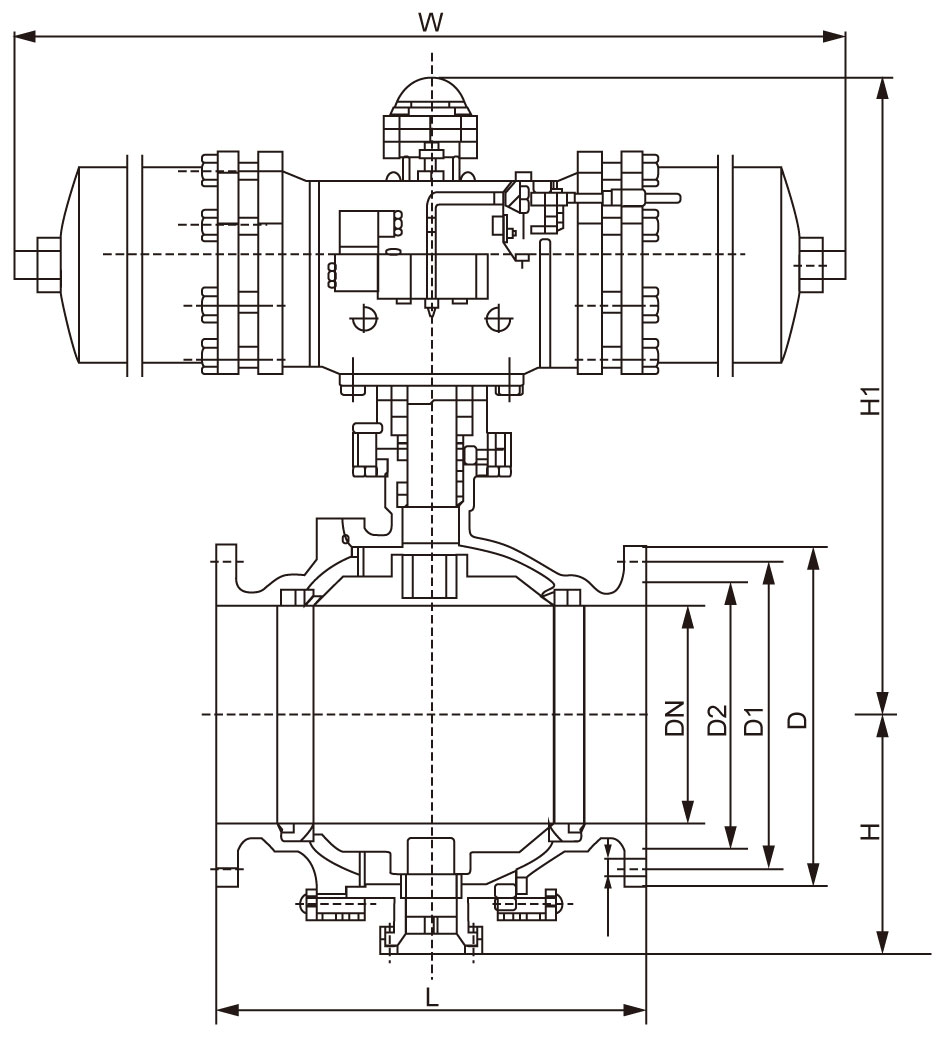

| 氣動固定球閥主要外型及連接尺寸1.6?4.0MPa | ||||||||||||
| 公稱通徑DN | L | D | D1 | z-￠d | L | D | D1 | z-￠d | L | D | D1 | z-￠d |
| 1.6MPa | 2.5MPa | 4.0MPa | ||||||||||
| 15 | 203 | 160 | 125 | 4-￠18 | 216 | 160 | 125 | 4-￠18 | 216 | 160 | 125 | 4-￠18 |
| 65 | 222 | 180 | 145 | 4-￠18 | 241 | 180 | 145 | 8-￠18 | 241 | 180 | 145 | 8-￠18 |
| 80 | 241 | 195 | 160 | 8-￠18 | 283 | 195 | 160 | 8-￠18 | 283 | 195 | 160 | 8-￠18 |
| 100 | 305 | 215 | 180 | 8-￠18 | 305 | 230 | 190 | 8-￠23 | 305 | 230 | 190 | 8-￠23 |
| 125 | 356 | 245 | 210 | 8-￠18 | 381 | 270 | 220 | 8-￠25 | 381 | 270 | 220 | 8-￠25 |
| 150 | 394 | 280 | 240 | 8-￠23 | 403 | 300 | 250 | 8-￠25 | 403 | 300 | 250 | 8-￠25 |
| 200 | 457 | 335 | 295 | 12-￠23 | 502 | 360 | 310 | 12-￠25 | 502 | 375 | 320 | 12-￠30 |
| 250 | 533 | 405 | 355 | 12-￠25 | 586 | 425 | 370 | 12-￠30 | ||||
| 300 | 610 | 460 | 410 | 12-￠25 | 658 | 285 | 430 | 16-￠30 | ||||
| 350 | 686 | 520 | 470 | 16-￠25 | 762 | 550 | 490 | 16-￠34 | ||||
| 400 | 762 | 580 | 525 | 16-￠30 | 838 | 610 | 550 | 16-￠34 | ||||
| 450 | 864 | 640 | 585 | 20-￠30 | 914 | 660 | 600 | 20-￠34 | ||||
| 500 | 914 | 705 | 650 | 20-￠34 | 991 | 730 | 660 | 20-￠41 | ||||
