氣動Y型三通球閥概述：
Q642F氣動Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換，能比相互垂直的兩個通道三通球閥流阻更小。氣動Y形三通球閥由氣動執行機構和Y形三通球閥組成。氣動Y型三通球閥結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求。適用各種苛刻工況，軟密封適用≤200℃以下工況，硬密封碳鋼不超過425℃。氣動Y型三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
氣動Y型三通球閥結構原理： Q642F/H氣動Y型三通球閥是由角行程活塞式氣動執行器和Y型三通浮動球閥組成，Y型三通球閥有相互成120°和兩通孔成135°兩種，根據需要可實現對介質流向切換，能比相互垂直的兩個通道三通球閥流阻更小，其閥座密封根據工況不同，密封面可采用聚四氟乙烯(≤200℃)、對位聚苯(≤300℃)、或硬質合金(≤600℃)、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料，本產品結構結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求，特別適用各種苛刻工況。Q642F/H氣動Y型三通球閥采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑Y(jié)型三通球閥采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大。

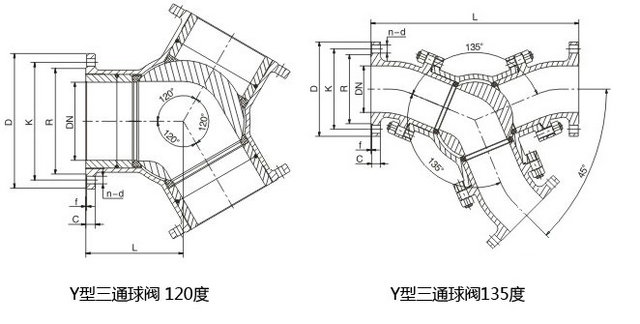

三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染?？膳潆妱訄?zhí)行器、氣動執行器實現自動化控制。
| 產品名稱 | 氣動Y型三通球閥 |
| 所屬系列 | 氣動球閥 |
| 規格型號 | Q642F Q642H |
| 公稱壓力 | 1.6MPa~4.0MPa |
| 公稱通徑 | DN50~DN300 |
| 閥體材質 | 碳鋼、不銹鋼(P4、P6) |
| 適用介質 | 粉體、水液、氣體等 |
| 結構形式 | Y型120度、Y型135度 |
| 執行器型號 | GT、AT、AW、G系列氣動執行器 |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) | |
| 供氣壓力 | 0.4～0.7MPa |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
