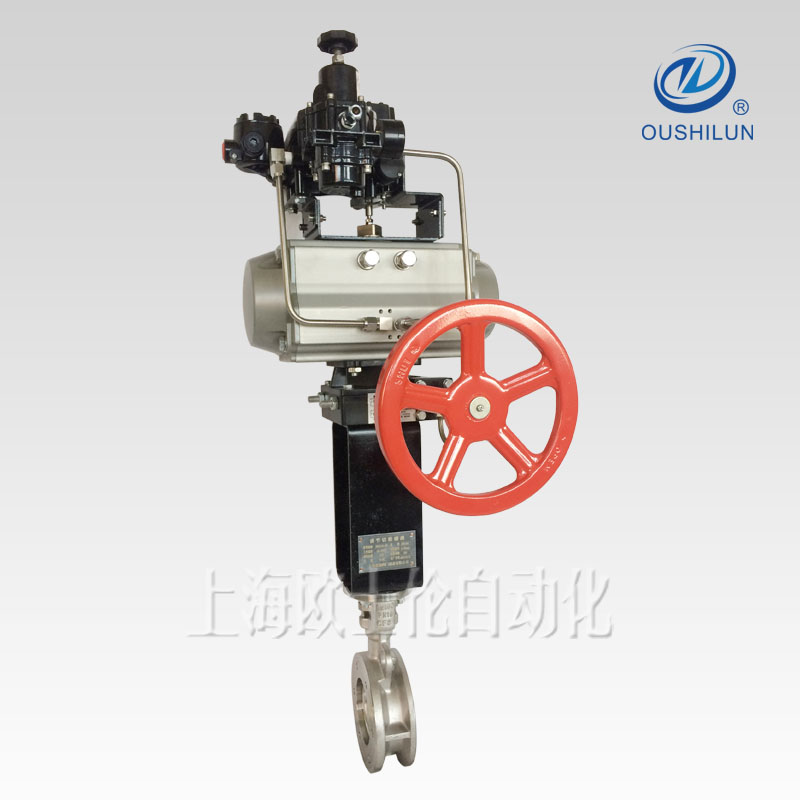

氣動對夾蝶閥，蝶閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。
氣動法蘭蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動碟閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

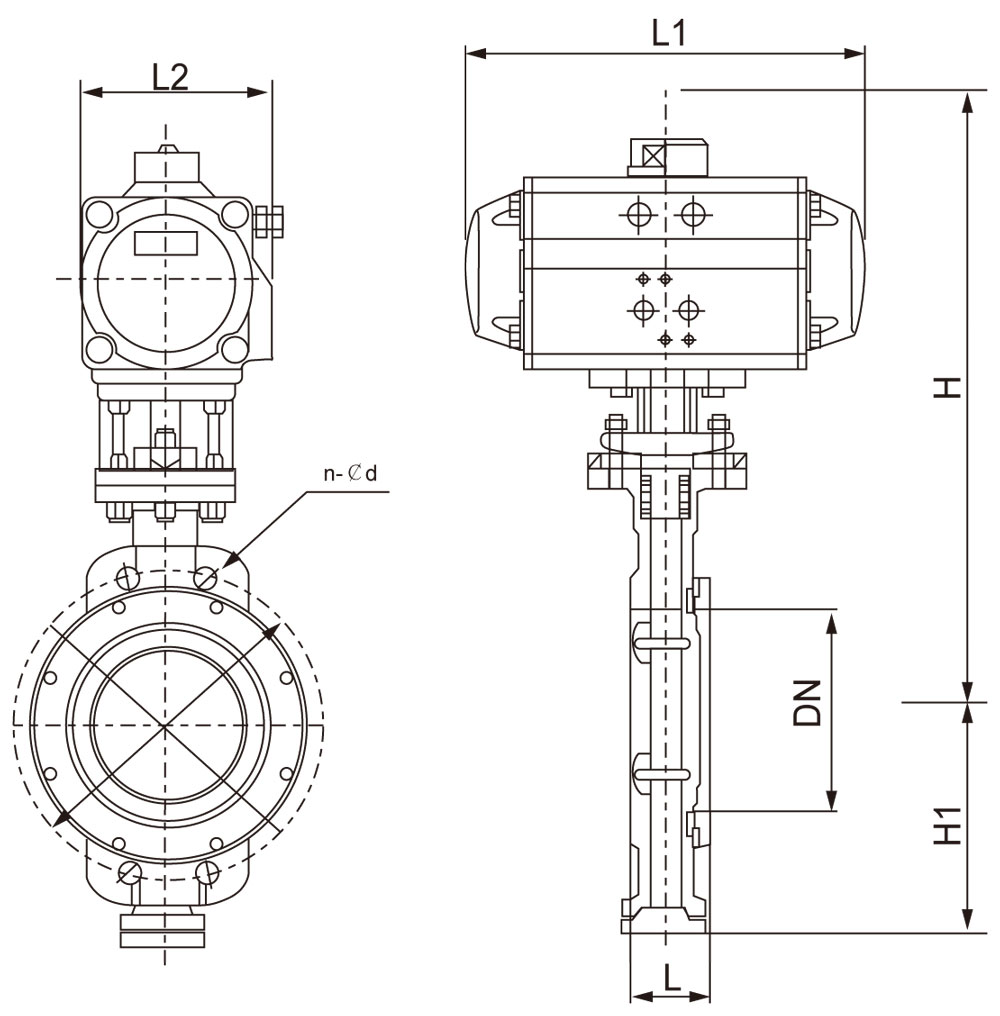

| Q671H防爆氣動硬密封蝶閥主要外型及連接尺寸0.6~1.6MPa | |||||||||
| 公稱通徑DN | L | H1 | H2 | D1 | n-￠d(M) | D1 | n-￠d(M) | D1 | n-￠d(M) |
| 0.6MPa | 1.0MPa | 1.6MPa | |||||||
| 100 | 64 | 330 | 110 | 170 | 4-￠19 | 180 | 4-￠19 | 180 | 4-￠19 |
| 125 | 70 | 345 | 120 | 200 | 4-￠19 | 210 | 4-￠19 | 210 | 4-￠19 |
| 150 | 76 | 370 | 160 | 225 | 4-￠19 | 240 | 4-￠23 | 240 | 4-￠23 |
| 200 | 89 | 410 | 215 | 280 | 4-￠19 | 295 | 4-￠23 | 295 | 4-￠23 |
| 250 | 114 | 430 | 260 | 335 | 4-￠19 | 350 | 4-￠23 | 350 | 4-￠28 |
| 300 | 114 | 500 | 300 | 395 | 4-￠23 | 400 | 4-￠23 | 410 | 4-￠28 |
| 350 | 127 | 510 | 320 | 445 | 4-￠23 | 460 | 4-￠23 | 470 | 4-￠28 |
| 400 | 140 | 510 | 330 | 495 | 4-￠23 | 515 | 4-￠28 | 525 | 4-￠31 |
| 450 | 152 | 590 | 380 | 550 | 4-￠23 | 565 | 4-￠28 | 585 | 4-￠31 |
| 500 | 152 | 610 | 390 | 600 | 4-￠23 | 620 | 4-M24 | 650 | 4-M30 |
| 600 | 154 | 665 | 450 | 705 | 4-￠26 | 725 | 4-M27 | 770 | 4-M33 |
| 700 | 165 | 730 | 480 | 810 | 4-￠26 | 840 | 4-M27 | 840 | 4-M33 |
| 800 | 190 | 910 | 580 | 920 | 4-￠31 | 950 | 4-M30 | 950 | 4-M36 |
| 900 | 203 | 930 | 625 | 1020 | 4-M27 | 1050 | 4-M30 | 1050 | 4-M36 |
| 1000 | 216 | 1000 | 660 | 1120 | 4-M27 | 1160 | 4-M33 | 1170 | 4-M39 |
| 1200 | 254 | 1100 | 780 | 1340 | 4-M30 | 1380 | 4-M36 | 1390 | 4-M45 |
