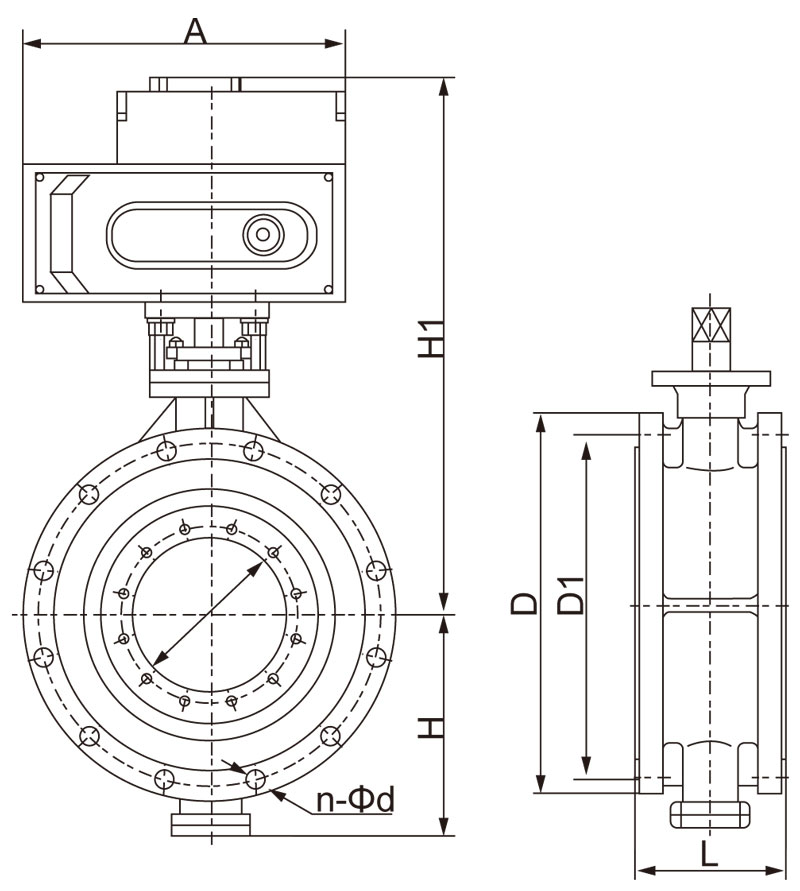

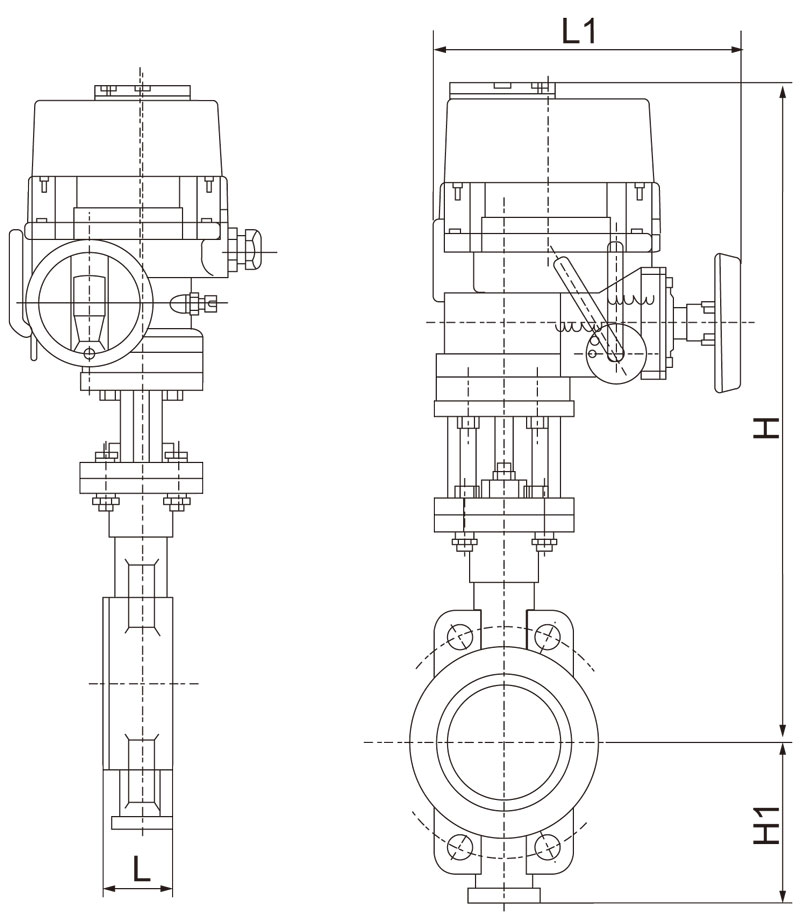

| 電動硬密封蝶閥主要外形及連接尺寸 1.6MPa | |||||||
| 公稱通徑DN | 外形尺寸 | 電動 執行器 | |||||
| L | L1 | H | H1 | 電動高 | |||
| 法蘭 | 對夾 | ||||||
| 50 | 108 | 43 | 241 | 395 | 90 | 256 | QT1-10 |
| 65 | 112 | 46 | 412 | 110 | |||
| 80 | 114 | 49 | 272 | 422 | 115 | 263 | QT2-15 |
| 100 | 127 | 56 | 424 | 130 | |||
| 125 | 140 | 64 | 488 | 150 | QT2-20 | ||
| 150 | 140 | 70 | 493 | 165 | |||
| 200 | 152 | 71 | 290 | 587 | 210 | 298 | QT3-30 |
| 250 | 165 | 76 | 605 | 245 | QT3-50 | ||
| 300 | 178 | 83 | 331 | 668 | 280 | 342 | QT4-100 |
| 350 | 190 | 92 | 331 | 698 | 315 | 477 | QT4X-160 |
| 400 | 216 | 102 | 716 | 345 | QT5-200 | ||
| 450 | 222 | 114 | 936 | 380 | QT5-250 | ||
| 500 | 229 | 127 | 965 | 415 | QT5-300 | ||
| 600 | 267 | 154 | 1045 | 460 | QT5-450 | ||
| 電動硬密封蝶閥技術參數 | |
| 公稱通徑 | DN50-800mm |
| 連接方式 | 法蘭、對夾 |
| 執行器選配 | QT系列、QH系列 |
| 控制方式 | 開關型（電開、電關）、調節型、現場控制一體化智能型、防爆型 |
| 公稱壓力 | PN6、10、16bar（如需更高壓力訂貨時注明） |
| 電源電壓 | AC220V、AC380V、DC24V（其它特制） |
| 介質溫度 | 1:-40 - 180℃ |
| W3:-30 - 425℃、W4:-40 - 425℃ | |
| 環境溫度 | 標準型：-20℃ ~ +80℃ |
| 防護等級 | IP55、IP65、IP67 |
| 閥體材質 | 碳鋼、不銹鋼(304、316) |
